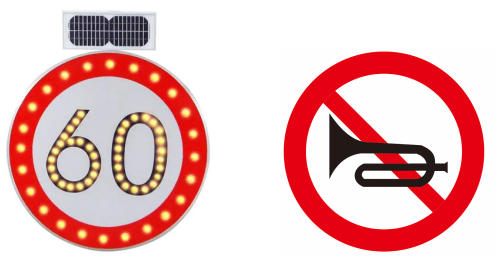

主動發光標志

技術參數:

       面板顯示主動發光標志執行T/CSIA001-2018《面板顯示主動發光交通標志》技術要求。

       標志版面及其設置形式應符合GA/T1548-2019《城市道路主動發光交通標志設置指南》相關要求。

       發光標志四周封裝采用鋁合金型材或是金屬板材折邊成型，采用鋁合金型材抱邊時箱體厚度≤50mm(不含支撐件）；金屬板折邊成型時箱體厚度≤40mm（不含支撐件）。

       標志文字圖形部分的底板采用透明板鑲嵌式工藝，發光顯示均勻無陰影，文字圖形顯示邊界輪廓清晰。

       透明板技術參數：拉伸屈服強度≥60MPa，邵式硬度≥80D，透光度≥80%，熱變形溫度（1.8MPa）≥135℃。

       在不破壞標志板表面逆反射材料的情況下，采用混光型LED光源板。光源板布設于標志箱體，光源向標志逆反射材料背面定向投射，顯示高清晰信息內容。

       混光型光源板技術要求：采用樹脂材質線路板，貼片式LED間距28*28mm布珠。在標志版面面積范圍內滿鋪標準光源板，余量空間可采用小規格光源板拼接。光源板發光均勻度內光照度差值≤120Lx/m2。

       貼片式LED技術要求：規格為3.5*2.8mm，極限指標值功耗200Mw，正向電流20mA，正向峰值電流60mA，反向電壓5V，光通量8.0～9.0lm，發光指向角120Deg。

       標志表面文字圖形采用高透光型微棱鏡反光膜，白色透光率≥25%，透光均勻性1.2:1～1.3:1，24V電壓時的標志表面白色反光膜表面照度≥1000Lx。
